Gemelos Digitales y Modelado BIM en Cuencas: 6 Revelaciones de la Ingeniería Hidráulica

Ing. Ana Cristina Garcés Eraso
Ing. Ana Cristina Garcés Eraso
Directora de Proyectos KALARTI — Ing. Civil | Esp. Redes HDS, RCI & Modelación Hidráulica · 2026-10-14 · 12 min de lectura
🎧 Entrevista Técnica / Podcast

Gemelos Digitales para Prevenir Inundaciones Urbanas (Entrevista Técnica)

Episodio exclusivo con Ing. Ana Cristina Garcés Eraso (Directora de Proyectos KALARTI — Ing. Civil | Esp. Redes HDS, RCI & Modelación Hidráulica). Reproduce el audio mientras lees el análisis a continuación:

Gemelos Digitales y Modelado BIM en Cuencas: 6 Revelaciones de la Ingeniería Hidráulica

Existe una creencia muy extendida según la cual toda el agua que cae del cielo durante una tormenta termina fluyendo de forma directa e inmediata por los ríos. Sin embargo, asumir este principio en la ingeniería civil es uno de los errores más graves que se pueden cometer, ya que conduce sistemáticamente al subdimensionamiento o sobredimensionamiento catastrófico de obras de drenaje urbano, puentes y presas. A continuación, desglosamos las seis revelaciones fundamentales de la hidrología moderna y el modelado BIM de cuencas que transforman la gestión del agua y el territorio.

1. No toda la lluvia llega al río: La ecuación del balance hídrico y las pérdidas invisibles

Para comprender cómo se genera un caudal en una cuenca hidrográfica, es imprescindible acudir a la formulación físico-matemática del balance hídrico superficial:

Ecuación Fundamental del Balance Hídrico

P = I + F + E + R   (o bien  P = Ia + F + R)

Donde P es la precipitación total (lluvia bruta), I representa la intercepción por cobertura vegetal y edificaciones, F es la infiltración profunda en la matriz porosa del suelo, E es la evaporación/evapotranspiración durante el evento, y R es la lluvia eficaz o neta que se transforma en escorrentía directa hacia la red de drenaje.

Estas detracciones dinámicas se conocen como abstracciones iniciales y pérdidas continuas. Descontar con exactitud estos volúmenes es el único camino técnico para evitar sobreestimar el agua disponible para la escorrentía o diseñar obras inútiles y costosas.

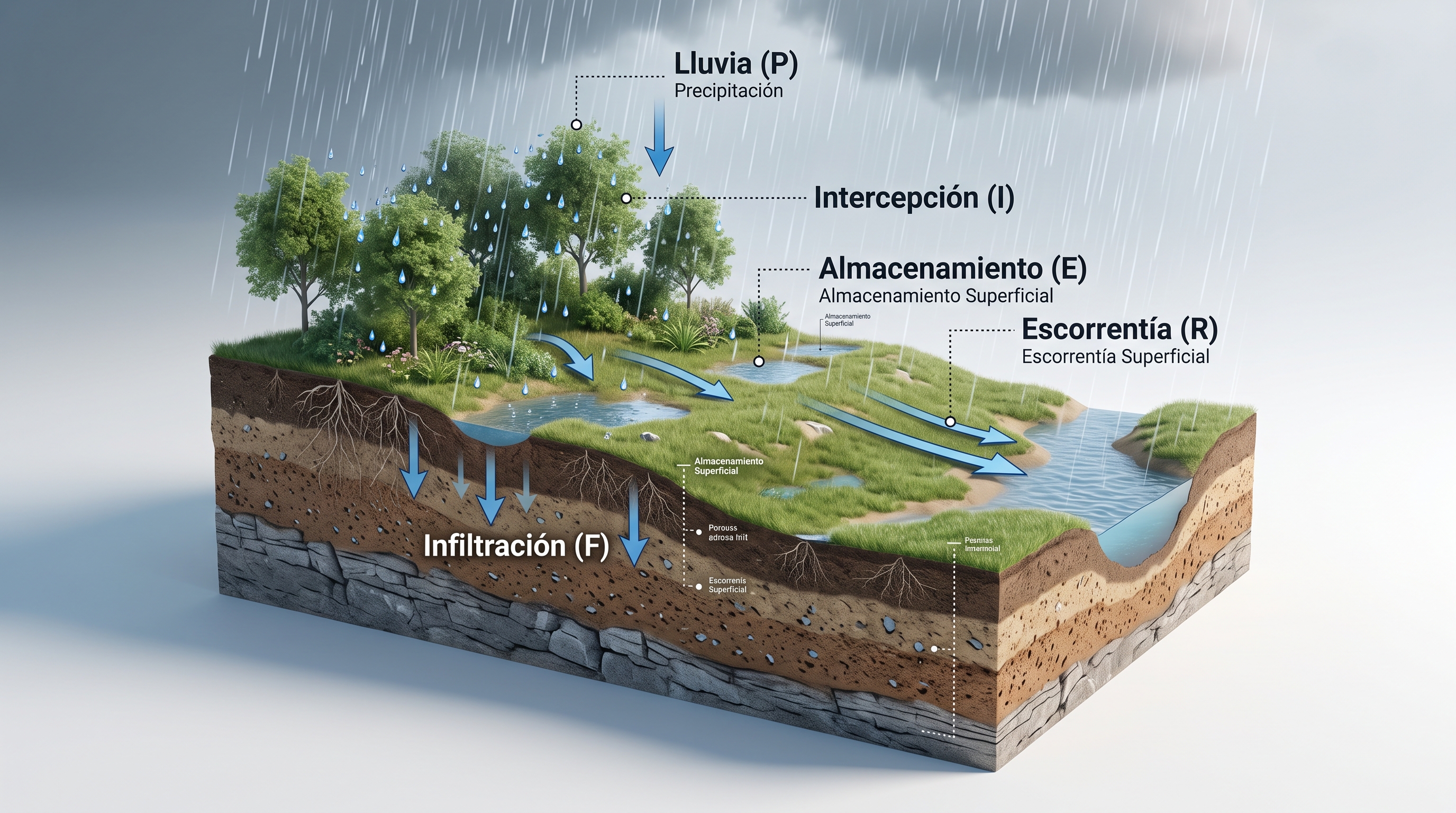

Esquema del Balance Hídrico Superficial
Corte esquemático del balance hídrico: descomposición entre intercepción vegetal, almacenamiento en depresiones, infiltración profunda y la escorrentía neta superficial.

2. Los dos rostros de la escorrentía: Mecanismos de Horton vs. Dunne

El agua que no se evapora ni se retiene no siempre escurre por el mismo mecanismo físico. Existen dos procesos hidrológicos radicalmente diferentes:

  • Escorrentía por exceso de infiltración (Mecanismo de Horton): Ocurre cuando la intensidad de la precipitación supera la tasa máxima de infiltración del suelo, incluso si las capas subyacentes se encuentran secas. Es característico de suelos arcillosos compactados, zonas áridas, terrenos desprovistos de vegetación y superficies impermeabilizadas urbanas como el asfalto.
  • Escorrentía por saturación (Mecanismo de Dunne): El agua de lluvia satura por completo el perfil poroso del suelo desde abajo hacia arriba (ascenso del nivel freático) o por convergencia subsuperficial en vaguadas. Una vez colmatados todos los poros, cualquier gota adicional se convierte en escorrentía superficial de forma instantánea. Este fenómeno domina en valles aluviales, cuencas andinas con alta vegetación y pie de montes.

3. Del Método Racional a la Realidad: La Secuencia Rigurosa de la Norma 5.2-IC

La tradicional fórmula del Método Racional Q = (C · I · A) / 3.6 sigue siendo ampliamente utilizada en cuencas pequeñas (menores a 50 km² o 5.000 hectáreas), pero no debe aplicarse como un mero cálculo aritmético simplista. Las normativas hidrológicas más rigurosas exigen una estricta secuencia metodológica:

  1. Cálculo del Tiempo de Concentración (tc): Tiempo que tarda la gota hidráulicamente más lejana en alcanzar el punto de desague.
  2. Determinación de la Precipitación Diaria Máxima (Pd): Análisis probabilístico de series históricas de estaciones pluviométricas (Gumbel, SQRT-ETmax).
  3. Ajuste por Curvas IDF (Intensidad-Duración-Frecuencia): Conversión de la lámina diaria a intensidad horaria en función de la duración de la tormenta (t = tc).
  4. Ajuste del Coeficiente de Escorrentía (C): Estimación ponderada según la permeabilidad del suelo, pendiente, uso de la tierra y grado de humedad antecedente.

4. 1D vs. 2D: Elegir la Dimensión Equivocada Invalida tu Modelo Hidráulico

La modelación computacional moderna ha superado las limitaciones del análisis unidimensional puro. Comprender cuándo utilizar 1D y cuándo migrar a 2D o esquemas híbridos 1D/2D es la diferencia entre un peritaje confiable y un desastre urbanístico.

Criterio Técnico Modelación 1D (HEC-RAS 1D) Modelación 2D (Iber / HEC-RAS 2D)
Dirección del Flujo Unidireccional a lo largo del eje central del cauce. Bidireccional en el plano XY (difusión lateral real).
Geometría del Terreno Secciones transversales lineales discretas. Malla continua de volúmenes finitos sobre DTM LiDAR.
Comportamiento en Llanuras Asume nivel de agua horizontal en toda la sección. Calcula pendientes transversales, vectores de velocidad y remolinos.
Interacción con Estructuras Ecuaciones empíricas 1D en puentes y alcantarillas. Impacto 2D sobre esquinas de edificios, bordillos y viarios.
Aplicación Óptima Canales encajonados, ríos de montaña estrechos. Llanuras aluviales anchas, deltas, inundaciones urbanas.

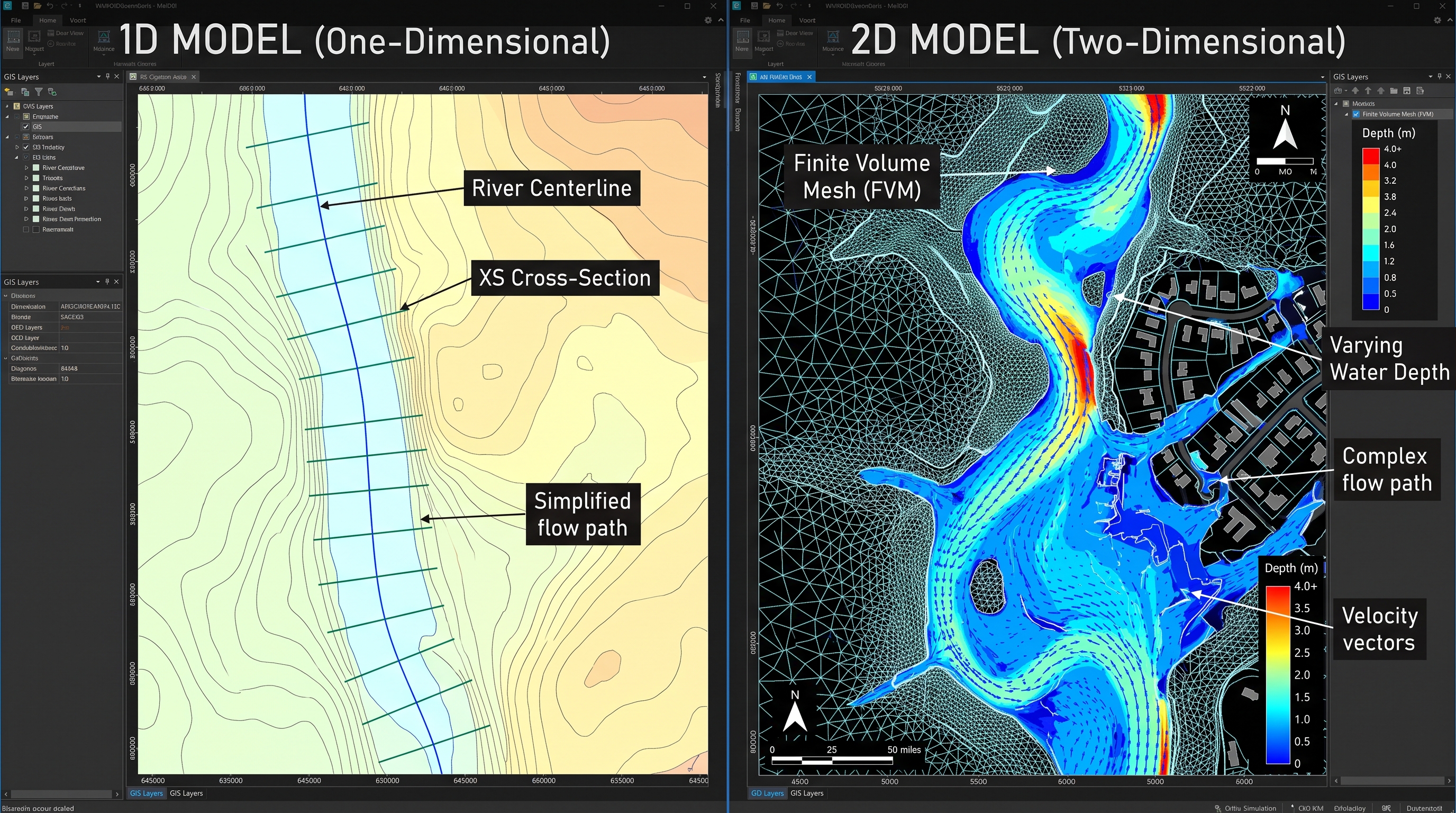

Modelación 1D vs 2D en Malla de Volúmenes Finitos
Contraste técnico entre el enfoque 1D (secciones transversales lineales discretas) y la modelación 2D en malla FVM con dispersión hidrodinámica lateral y vectores de velocidad.

5. Mitos del Software Hidrológico: HEC-HMS es Semidistribuido

Existe una confusión habitual en consultoría sobre las capacidades reales del software de modelación. HEC-HMS opera predominantemente bajo un esquema semidistribuido o agregado, dividiendo la cuenca en subcuencas discretas donde las propiedades físicas (número de curva CN, abstracciones, tiempo de retardo) se promedian espacialmente.

Por el contrario, la integración de BIM e infraestructura hidráulica con herramientas totalmente distribuidas sobre modelos digitales de elevación (LiDAR) y gemelos digitales permite simular pixel a pixel el escurrimiento, la acumulación en alcantarillados pluviales y la respuesta en tiempo real de compuertas y tanques de tormenta.

6. La Ley del Río: Periodos de Retorno y Zonificación de Cauces

La delimitación de zonas inundables no es solo un ejercicio numérico; es una obligación legal y urbanística que previene la pérdida de vidas humanas y el colapso financiero de municipios y promotores.

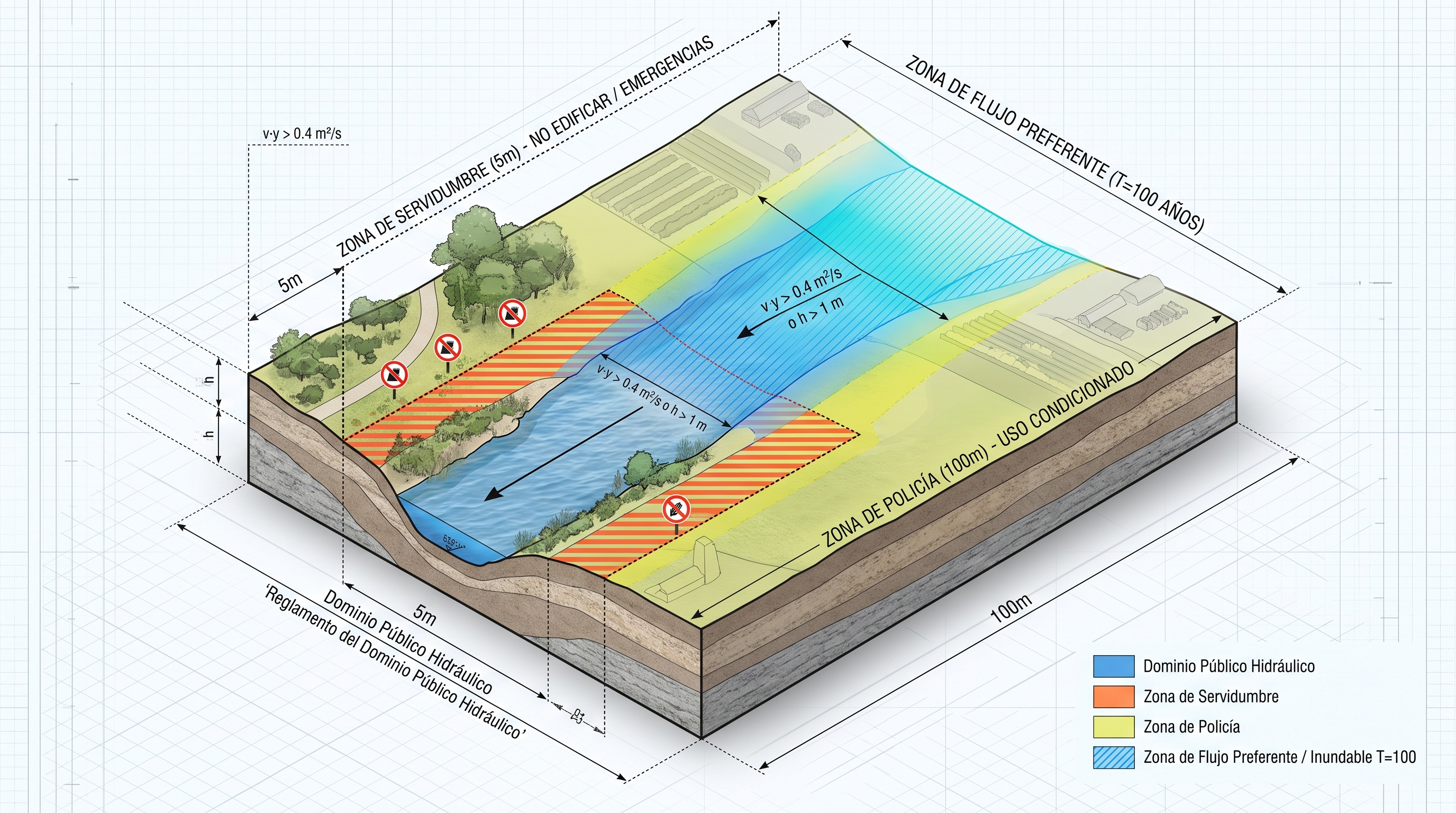

Zonificación Legal del Cauce y Franjas de Protección
Zonificación transversal del cauce: franja de servidumbre (5 m), zona de policía (100 m) y delimitación de la zona de flujo preferente para T = 100 años.

Faja de Protección Legal de Cauces

• Franja de Servidumbre (5 m a 30 m): Zona no edificable reservada para el paso libre de inspección, vigilancia y mantenimiento.
• Zona de Policía / Ronda Hídrica (100 m): Faja de amortiguación ambiental donde se condiciona el uso del suelo y se prohíbe la urbanización densa.
• Zona de Flujo Preferente (T = 100 años): Franja por donde discurre el caudal principal de la avenida sin producir sobreelevaciones intolerables ni comprometer la seguridad de las personas.

¿Requieres consultoría hidrológica o diseño de redes?

Habla directamente con la Ing. Ana Cristina Garcés y el equipo de KALARTI para cotizar estudios de inundabilidad, modelación hidrológica, redes HDS o contra incendio.

💬 Consultar con la Especialista por WhatsApp

Preguntas Frecuentes

❓ ¿Por qué es crucial calcular las abstracciones iniciales en el balance hídrico?
Porque no toda la lluvia se convierte en caudal. Descontar la intercepción vegetal, el almacenamiento en microdepresiones y la infiltración es indispensable para no sobredimensionar obras hidráulicas ni subestimar crecidas.
❓ ¿Cuándo se debe usar modelación hidráulica 2D en lugar de 1D?
La modelación 2D es obligatoria en llanuras de inundación anchas, viarios urbanos, confluencias fluviales y zonas donde el agua se propaga con dispersión lateral y recirculaciones no lineales.
